इलेक्ट्रॉनिक इंजीनियरिंग के कभी-कभी विकसित होने वाले परिदृश्य में, बोर्ड टू बोर्ड कनेक्टर्स सर्किट बोर्डों के बीच सहज संचार सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाते हैं। ये कनेक्टर उपभोक्ता इलेक्ट्रॉनिक्स से लेकर जटिल औद्योगिक मशीनरी तक के अनुप्रयोगों के असंख्य में अभिन्न अंग हैं। यह लेख बोर्ड-टू-बोर्ड कनेक्टर की पेचीदगियों में, उनके प्रकारों, अनुप्रयोगों और तकनीकी प्रगति की जांच करता है जो उनके विकास को आगे बढ़ाते हैं।

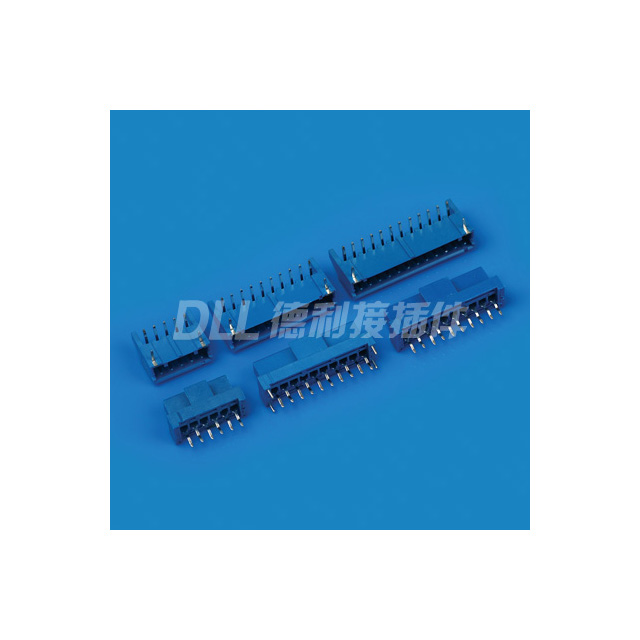

बोर्ड-टू-बोर्ड कनेक्टर विभिन्न पिचों में आते हैं, प्रत्येक विशिष्ट विद्युत और यांत्रिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। एक कनेक्टर की पिच आसन्न पिन के केंद्रों के बीच की दूरी को संदर्भित करती है, जो कुछ अनुप्रयोगों के साथ कनेक्टर की संगतता का निर्धारण करने के लिए महत्वपूर्ण है। यहां, हम कुछ सामान्य पिचों और उनकी विशेषताओं का पता लगाते हैं।
1.27 मिमी पिच बोर्ड से बोर्ड कनेक्टर का व्यापक रूप से उच्च घनत्व वाले अनुप्रयोगों में उपयोग किया जाता है जहां अंतरिक्ष एक प्रीमियम पर है। इसका कॉम्पैक्ट डिज़ाइन घटकों के करीबी प्लेसमेंट के लिए अनुमति देता है, जिससे यह स्मार्टफोन, टैबलेट और अन्य लघु उपकरणों के लिए आदर्श है। कनेक्टर विश्वसनीय सिग्नल अखंडता प्रदान करते हैं, जो आधुनिक इलेक्ट्रॉनिक्स में उच्च गति वाले डेटा ट्रांसमिशन के लिए आवश्यक है।
2.0 मिमी पिच बोर्ड को बोर्ड कनेक्टर के लिए आकार और स्थायित्व के बीच संतुलन बनाता है। ये कनेक्टर आमतौर पर मोटर वाहन प्रणालियों और औद्योगिक उपकरणों में पाए जाते हैं जहां यांत्रिक मजबूती विद्युत प्रदर्शन के रूप में महत्वपूर्ण है। थोड़ी बड़ी पिच वर्तमान वहन क्षमता में वृद्धि के लिए अनुमति देती है, जो बिजली-गहन अनुप्रयोगों में महत्वपूर्ण है।
मध्यम यांत्रिक शक्ति और विद्युत प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया, 2.5 मिमी पिच बोर्ड टू बोर्ड कनेक्टर उपभोक्ता इलेक्ट्रॉनिक्स और कुछ औद्योगिक नियंत्रणों में प्रचलित है। यह असेंबली के दौरान आकार और हैंडलिंग में आसानी के बीच एक अच्छा समझौता प्रदान करता है, जो बड़े पैमाने पर उत्पादन वातावरण में लाभप्रद है।
2.54 मिमी पिच बोर्ड टू बोर्ड कनेक्टर सबसे पारंपरिक आकारों में से एक है, जिसका उपयोग अक्सर विरासत प्रणालियों और मानक पीसीबी में किया जाता है। इसका बड़ा आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां अंतरिक्ष कम विवश है, और मजबूत यांत्रिक कनेक्शन आवश्यक हैं। ये कनेक्टर्स आमतौर पर परिधीय और कुछ कंप्यूटिंग हार्डवेयर में उपयोग किए जाते हैं।
उच्च शक्ति संचरण और यांत्रिक लचीलापन की मांग करने वाले अनुप्रयोगों के लिए, बोर्ड कनेक्टर के लिए 3.96 मिमी पिच बोर्ड पसंद का कनेक्टर है। इसकी बड़ी पिच मोटी पिन और अधिक से अधिक रिक्ति को समायोजित करती है, जिससे विद्युत वृद्धि के जोखिम को कम किया जाता है और स्थायित्व में सुधार होता है। ये कनेक्टर अक्सर बिजली की आपूर्ति और औद्योगिक मशीनरी में पाए जाते हैं।
बोर्ड-टू-बोर्ड कनेक्टर आधुनिक इलेक्ट्रॉनिक उपकरणों में सर्वव्यापी हैं। उनके अनुप्रयोग विभिन्न उद्योगों में फैले हुए हैं, प्रत्येक अद्वितीय आवश्यकताओं के साथ जो कनेक्टर प्रकार की पसंद को प्रभावित करते हैं।
उपभोक्ता इलेक्ट्रॉनिक्स में, लघुकरण एक निरंतर प्रवृत्ति है। स्मार्टफोन, लैपटॉप और वियरबल्स जैसे डिवाइस कॉम्पैक्ट कनेक्टर्स जैसे कि 1.27 मिमी पिच पर भरोसा करते हैं, जो कार्यक्षमता से समझौता किए बिना छोटे रूप के कारकों को बनाए रखते हैं। कनेक्टर्स को हाई-डेफिनिशन डिस्प्ले और फास्ट वायरलेस संचार जैसी सुविधाओं के लिए हाई-स्पीड डेटा ट्रांसमिशन का समर्थन करना चाहिए।
ऑटोमोटिव सिस्टम को कनेक्टर्स की आवश्यकता होती है जो तापमान चरम और कंपन सहित कठोर पर्यावरणीय परिस्थितियों का सामना कर सकते हैं। 2.0 मिमी पिच बोर्ड टू बोर्ड कनेक्टर का उपयोग आमतौर पर आकार और स्थायित्व के संतुलन के कारण किया जाता है। ये कनेक्टर इंजन नियंत्रण इकाइयों, इन्फोटेनमेंट सिस्टम और ड्राइवर सहायता मॉड्यूल में अभिन्न हैं।
औद्योगिक मशीनरी अक्सर पावर ट्रांसमिशन और कंट्रोल सिस्टम के लिए बोर्ड कनेक्टर के लिए 3.96 मिमी पिच बोर्ड की तरह कनेक्टर्स की मांग करती है। कनेक्टर्स को उच्च विश्वसनीयता की पेशकश करनी चाहिए और उच्च धाराओं को संभालने में सक्षम होना चाहिए। इसके अतिरिक्त, उन्हें धूल, नमी और यांत्रिक तनाव के लिए प्रतिरोधी होना चाहिए।
उपयुक्त बोर्ड-टू-बोर्ड कनेक्टर का चयन करने में कई कारकों पर सावधानीपूर्वक विचार करना शामिल है:
आवश्यक बिजली का सामान
वर्तमान रेटिंग, वोल्टेज रेटिंग और सिग्नल अखंडता सहित विद्युत विशेषताओं, सर्वोपरि हैं। हाई-स्पीड डेटा एप्लिकेशन को न्यूनतम सिग्नल लॉस और क्रॉसस्टॉक के साथ कनेक्टर्स की आवश्यकता होती है। पावर एप्लिकेशन के लिए, कनेक्टर को अत्यधिक हीटिंग के बिना आवश्यक करंट को संभालना होगा।
यांत्रिक शक्ति
यांत्रिक विचारों में संभोग बल, स्थायित्व और प्रतिधारण तंत्र शामिल हैं। कंपन या सदमे के अधीन अनुप्रयोगों को वियोग को रोकने के लिए सुरक्षित लेचिंग तंत्र के साथ कनेक्टर्स की आवश्यकता होती है। संपर्कों और आवास के लिए सामग्री चयन भी कनेक्टर की दीर्घायु को प्रभावित करता है।
वातावरणीय कारक
पर्यावरणीय स्थिति जैसे कि तापमान सीमा, आर्द्रता और रसायनों के संपर्क में संपर्क कनेक्टर चयन को प्रभावित करता है। कठोर वातावरण के लिए, जंग को रोकने और विश्वसनीय संचालन सुनिश्चित करने के लिए सील या विशेष कोटिंग्स के साथ कनेक्टर आवश्यक हो सकते हैं।
सामग्री विज्ञान और विनिर्माण प्रौद्योगिकियों में प्रगति ने बोर्ड-टू-बोर्ड कनेक्टर में महत्वपूर्ण सुधार किया है। नवाचारों में इन्सुलेशन के लिए उच्च-प्रदर्शन पॉलिमर का उपयोग, संपर्कों के लिए उन्नत चढ़ाना तकनीक और लघु मोल्डिंग के लिए सटीक मोल्डिंग शामिल हैं।
तेजी से डेटा दरों की बढ़ती मांग के साथ, कनेक्टर्स को न्यूनतम नुकसान के साथ उच्च-आवृत्ति संकेतों का समर्थन करने के लिए डिज़ाइन किया जा रहा है। प्रदर्शन बढ़ाने के लिए अंतर सिग्नलिंग और प्रतिबाधा मिलान जैसी तकनीकों को कनेक्टर डिजाइन में शामिल किया गया है।
छोटे उपकरणों की ओर धक्का में 1.27 मिमी पिच और छोटे जैसे कनेक्टर्स की आवश्यकता होती है। उन्नत विनिर्माण इन कम आकारों में भी तंग सहिष्णुता और विश्वसनीय कनेक्शन के लिए अनुमति देता है। यह प्रवृत्ति अधिक कॉम्पैक्ट और पोर्टेबल इलेक्ट्रॉनिक उपकरणों के विकास को सक्षम करती है।
बोर्ड-टू-बोर्ड कनेक्टर इलेक्ट्रॉनिक सिस्टम में महत्वपूर्ण घटक हैं, सर्किट बोर्डों के बीच विश्वसनीय विद्युत कनेक्शन की सुविधा प्रदान करते हैं। पिच में भिन्नता को समझना, जैसे कि 2.0 मिमी पिच बोर्ड से बोर्ड कनेक्टर और अन्य, इंजीनियरों को उनके विशिष्ट अनुप्रयोग के लिए सही कनेक्टर का चयन करने की अनुमति देता है। जैसे-जैसे प्रौद्योगिकी आगे बढ़ती जा रही है, कनेक्टर उच्च गति वाले डेटा ट्रांसमिशन, लघुकरण और कठोर वातावरण में प्रदर्शन की बढ़ती मांगों को पूरा करने के लिए विकसित होंगे। इलेक्ट्रॉनिक्स का भविष्य इन कनेक्टरों पर बहुत अधिक निर्भर करता है, आधुनिक उपकरणों के डिजाइन और कार्यक्षमता में उनके महत्व को रेखांकित करता है।
