वायर-टू-वायर कनेक्टर बनाम अन्य कनेक्टर प्रकार: एक तुलनात्मक विश्लेषण

वायर-टू-वायर कनेक्टर आधुनिक विद्युत और इलेक्ट्रॉनिक सिस्टम में महत्वपूर्ण घटक हैं। वे कार्यक्षमता और विश्वसनीयता सुनिश्चित करते हुए, एक प्रणाली के विभिन्न भागों के बीच संकेतों और शक्ति के निर्बाध संचरण की सुविधा प्रदान करते हैं। जैसा कि प्रौद्योगिकी आगे बढ़ती है, अधिक कुशल, कॉम्पैक्ट और विश्वसनीय कनेक्टर्स की मांग में काफी वृद्धि हुई है।

यह लेख वायर-टू-वायर कनेक्टर्स की पेचीदगियों में, उनके प्रकार, अनुप्रयोगों और तकनीकी प्रगति को अपने विकास को चलाने वाले तकनीकी प्रगति की खोज करता है। हम वायर-टू-वायर प्लग केबल कनेक्टर्स, पुरुष और महिला हाउसिंग कनेक्टर, वायर हार्नेस कनेक्टर, पीसीबी बार कनेक्टर और ऑटोमोटिव हाउसिंग कनेक्टर की जांच करेंगे। इन घटकों को समझकर, इंजीनियर और तकनीशियन अपने डिजाइनों और कार्यान्वयन में सूचित निर्णय ले सकते हैं।

वायर-टू-वायर कनेक्टर्स का महत्व

किसी भी विद्युत प्रणाली में, कनेक्शन जीवन रेखा हैं जो बिजली और डेटा के प्रवाह के लिए अनुमति देते हैं। वायर-टू-वायर कनेक्टर टांका लगाने की आवश्यकता के बिना दो तारों को जोड़ने के लिए एक सुरक्षित और विश्वसनीय विधि प्रदान करते हैं। यह न केवल दक्षता में सुधार करता है, बल्कि आसान रखरखाव और स्केलेबिलिटी के लिए भी अनुमति देता है। का उपयोग आवश्यक है। मोटर वाहन से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक के उद्योगों में वायर-टू-वायर कनेक्टर्स

तार-से-तार कनेक्टर के प्रकार

तार-से-तार प्लग केबल कनेक्टर

वायर-टू-वायर प्लग केबल कनेक्टर आमतौर पर विभिन्न प्रकार के कॉन्फ़िगरेशन में केबल में शामिल होने के लिए उपयोग किए जाते हैं। वे मजबूत होने के लिए डिज़ाइन किए गए हैं और वातावरण में सुरक्षित कनेक्शन प्रदान करते हैं जहां कंपन और आंदोलन प्रचलित हैं। डिजाइन में अक्सर आकस्मिक वियोग को रोकने के लिए लॉकिंग तंत्र शामिल होते हैं। ये कनेक्टर औद्योगिक मशीनरी और एयरोस्पेस सिस्टम जैसे अनुप्रयोगों में महत्वपूर्ण हैं जहां विश्वसनीयता महत्वपूर्ण है।

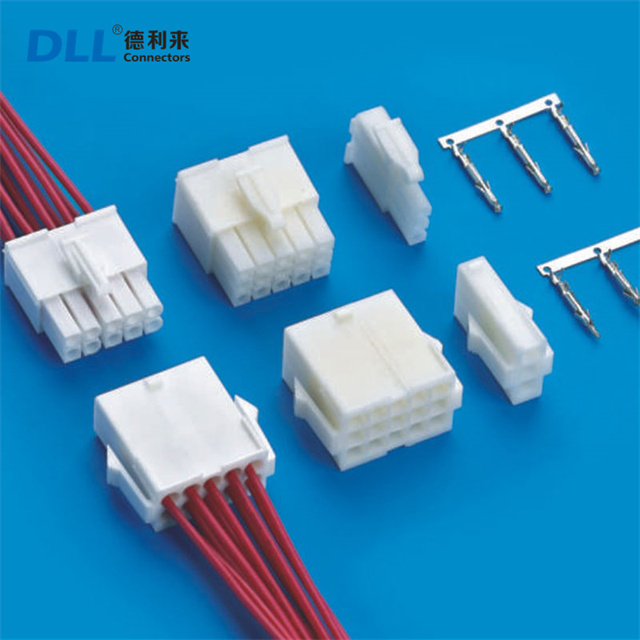

पुरुष और महिला आवास कनेक्टर

पुरुष और महिला आवास कनेक्टर्स को एक दूसरे के साथ संभोग करने के लिए डिज़ाइन किया गया है, जो दो तारों या केबलों के बीच एक सुरक्षित संबंध प्रदान करता है। पुरुष कनेक्टर, अक्सर पिन युक्त, महिला कनेक्टर में प्लग करता है, जिसमें रिसेप्टेकल्स होते हैं। यह कॉन्फ़िगरेशन सही अभिविन्यास और कनेक्शन अखंडता सुनिश्चित करता है। इन कनेक्टर्स का व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव सिस्टम और औद्योगिक उपकरणों में उपयोग किया जाता है।

तार-से-तार पुरुष महिला आवास कनेक्टर्स के डिजाइन में सटीकता महत्वपूर्ण है। निर्माण प्रक्रिया में सहिष्णुता को यह सुनिश्चित करने के लिए कसकर नियंत्रित किया जाना चाहिए कि कनेक्टर आवश्यक विद्युत और यांत्रिक विनिर्देशों को पूरा करते हैं।

तार हार्नेस कनेक्टर

वायर हार्नेस कनेक्टर जटिल विद्युत प्रणालियों में अभिन्न अंग हैं जहां कई तारों को व्यवस्थित और कुशलता से जुड़ा करने की आवश्यकता होती है। एक तार हार्नेस तारों को एक साथ जोड़कर विद्युत विन्यास को सरल बनाता है, जो सुरक्षा और विश्वसनीयता को बढ़ाता है। तार हार्नेस में उपयोग किए जाने वाले कनेक्टर्स को कई कनेक्शनों को संभालने और शॉर्ट्स और विफलताओं के जोखिम को कम करने के लिए मजबूत होना चाहिए।

उदाहरण के लिए, मोटर वाहन अनुप्रयोगों में, वायर हार्नेस कनेक्टर्स को कठोर परिस्थितियों का सामना करना होगा, जिसमें तापमान भिन्नता और रसायनों के संपर्क में शामिल होना चाहिए। उन्नत सामग्री और सीलिंग प्रौद्योगिकियों के विकास ने इन कनेक्टर्स के प्रदर्शन में काफी सुधार किया है।

कनेक्टर्स में तकनीकी प्रगति

वायर-टू-वायर पीसीबी बार कनेक्टर

वायर-टू-वायर पीसीबी बार कनेक्टर विशेष कनेक्टर हैं जो मुद्रित सर्किट बोर्ड (पीसीबी) के सीधे कनेक्शन के लिए अनुमति देते हैं। वे सीमित स्थानों में उच्च घनत्व कनेक्शन को संभालने के लिए डिज़ाइन किए गए हैं, जो उन्हें आधुनिक इलेक्ट्रॉनिक उपकरणों के लिए आदर्श बनाते हैं जहां लघुकरण एक प्राथमिकता है। ये कनेक्टर्स अक्सर कुशल विधानसभा के लिए सतह-माउंट तकनीक (एसएमटी) की सुविधा देते हैं।

पीसीबी बार कनेक्टर प्रौद्योगिकी में प्रगति ने बेहतर सिग्नल अखंडता और पावर हैंडलिंग क्षमताओं के साथ कनेक्टर्स के विकास को जन्म दिया है। ये सुधार दूरसंचार और कंप्यूटिंग में अनुप्रयोगों के लिए आवश्यक हैं, जहां डेटा ट्रांसमिशन गति और विश्वसनीयता सर्वोपरि है।

मोटर वाहन आवास कनेक्टर

मोटर वाहन उद्योग कनेक्टरों की मांग करता है जो न केवल विश्वसनीय हैं, बल्कि चरम स्थितियों को समझने में भी सक्षम हैं। ऑटोमोटिव हाउसिंग कनेक्टर्स इन आवश्यकताओं को पूरा करने के लिए इंजीनियर हैं, जिसमें बीहड़ डिजाइनों की विशेषता है जो थर्मल साइकिलिंग, कंपन और दूषित पदार्थों के संपर्क में आ सकते हैं। इलेक्ट्रिक वाहनों (ईवीएस) की प्रवृत्ति ने इन कनेक्टर्स पर मांगों को और बढ़ा दिया है।

निर्माता अब कनेक्टर्स पर ध्यान केंद्रित कर रहे हैं जो ईवी पावरट्रेन द्वारा आवश्यक उच्च वोल्टेज और धाराओं का समर्थन करते हैं। इसके अतिरिक्त, उन्नत ड्राइवर-असिस्टेंस सिस्टम (ADAS) के एकीकरण से कनेक्टर्स की आवश्यकता होती है जो न्यूनतम नुकसान के साथ उच्च गति वाले डेटा ट्रांसमिशन को संभाल सकते हैं।

मानकों और संगतता

उद्योग के मानक विभिन्न अनुप्रयोगों में संगतता और सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं। IPC/WHMA-A-620 जैसे मानक केबल और वायर हार्नेस असेंबली की आवश्यकताओं और स्वीकार्यता को परिभाषित करते हैं। इन मानकों का अनुपालन निर्माताओं के लिए यह सुनिश्चित करने के लिए आवश्यक है कि उनके उत्पाद अपने ग्राहकों की गुणवत्ता और विश्वसनीयता अपेक्षाओं को पूरा करें।

कनेक्टर संगतता भी महत्वपूर्ण है, विशेष रूप से उद्योगों में जहां विभिन्न निर्माताओं के घटकों को मूल रूप से एक साथ काम करना चाहिए। कनेक्टर्स का उपयोग करना जो मानक पैरों के निशान और विनिर्देशों का पालन करते हैं, डिजाइन और रखरखाव में अधिक लचीलेपन की अनुमति देता है।

सामग्री और विनिर्माण प्रक्रियाएँ

सामग्री चयन

कनेक्टर विनिर्माण में सामग्री की पसंद प्रदर्शन को काफी प्रभावित करती है। तांबे के मिश्र धातुओं जैसे प्रवाहकीय सामग्री का उपयोग आमतौर पर उनके उत्कृष्ट विद्युत गुणों के कारण संपर्कों के लिए किया जाता है। चालकता बढ़ाने और जंग को रोकने के लिए संपर्कों पर सोने या टिन जैसी चढ़ाना सामग्री लागू की जाती है।

आवास सामग्री को यांत्रिक शक्ति और पर्यावरण संरक्षण प्रदान करने की आवश्यकता है। पॉलीमाइड (नायलॉन) और पॉलीब्यूटिलीन टेरेफ्थेलेट (पीबीटी) जैसे थर्माप्लास्टिक उनके स्थायित्व, गर्मी प्रतिरोध और इन्सुलेशन गुणों के कारण लोकप्रिय विकल्प हैं।

उन्नत विनिर्माण तकनीक

वायर-टू-वायर कनेक्टर्स के निर्माण को स्वचालन और सटीक इंजीनियरिंग में प्रगति से लाभ हुआ है। ओवरमॉल्डिंग जैसी तकनीकें कनेक्टर्स के पर्यावरणीय सीलिंग को बढ़ाती हैं, उन्हें नमी और धूल से बचाती हैं। प्रेसिजन स्टैम्पिंग और मोल्डिंग यह सुनिश्चित करते हैं कि कनेक्टर तंग आयामी सहिष्णुता को पूरा करते हैं, जो उच्च घनत्व कनेक्टर्स के लिए महत्वपूर्ण है।

गुणवत्ता नियंत्रण प्रक्रियाएं भी विकसित हुई हैं, जिसमें निर्माताओं ने दोषों का पता लगाने और प्रदर्शन मैट्रिक्स को सत्यापित करने के लिए कठोर परीक्षण प्रोटोकॉल को लागू किया है। गुणवत्ता पर यह ध्यान यह सुनिश्चित करता है कि कनेक्टर महत्वपूर्ण अनुप्रयोगों की मांगों को पूरा कर सकते हैं।

चुनौतियां और समाधान

पर्यावरणीय विचार

कनेक्टर अक्सर चुनौतीपूर्ण वातावरण में काम करते हैं जहां तापमान, आर्द्रता और रसायनों के संपर्क में प्रदर्शन प्रदर्शन को प्रभावित कर सकता है। डिजाइनिंग कनेक्टर्स जो इन स्थितियों का सामना कर सकते हैं, सावधानीपूर्वक सामग्री चयन और डिजाइन विचारों की आवश्यकता होती है। उदाहरण के लिए, समुद्री अनुप्रयोगों में उपयोग किए जाने वाले कनेक्टर्स को खारे पानी से जंग का विरोध करना चाहिए, विशेष सामग्री और कोटिंग्स के उपयोग की आवश्यकता होती है।

लघु और उच्च घनत्व कनेक्शन

जैसे -जैसे डिवाइस छोटे और अधिक जटिल होते जाते हैं, कनेक्टर्स की आवश्यकता होती है जो अधिक कनेक्शन प्रदान करते समय कम जगह पर कब्जा कर लेते हैं। यह लघुकरण यांत्रिक शक्ति और विद्युत प्रदर्शन को बनाए रखने में चुनौतियां प्रस्तुत करता है। कनेक्टर डिजाइन में नवाचार, जैसे कि कनेक्टर्स को स्टैकिंग करना और नए संपर्क ज्यामिति विकसित करना, इन चुनौतियों का समाधान करने में मदद करता है।

इसके अलावा, कनेक्टर विनिर्माण में लेजर वेल्डिंग और 3 डी प्रिंटिंग जैसी का उपयोग उन्नत प्रौद्योगिकियों जटिल ज्यामिति के निर्माण के लिए अनुमति देता है जो पहले अप्राप्य थे।

उद्योगों के अनुप्रयोग

मोटर वाहन उद्योग

ऑटोमोटिव सेक्टर में, इंजन नियंत्रण से लेकर इन्फोटेनमेंट सिस्टम तक के सिस्टम में वायर-टू-वायर कनेक्टर्स का उपयोग वाहनों में किया जाता है। कनेक्टर्स को मोटर वाहन अनुप्रयोगों की महत्वपूर्ण प्रकृति के कारण कड़े सुरक्षा और प्रदर्शन मानकों को पूरा करना होगा। बढ़ाया सीलिंग, कंपन का प्रतिरोध, और वाहन के जीवनकाल में विश्वसनीय प्रदर्शन आवश्यक विशेषताएं हैं।

उपभोक्ता इलेक्ट्रॉनिक्स

उपभोक्ता इलेक्ट्रॉनिक्स को कनेक्टर्स की आवश्यकता होती है जो कॉम्पैक्ट और विश्वसनीय हैं। स्मार्टफोन, लैपटॉप और पहनने योग्य तकनीक जैसे डिवाइस आंतरिक कनेक्शन के लिए वायर-टू-वायर कनेक्टर्स पर भरोसा करते हैं। पतले और हल्के उपकरणों के लिए धक्का प्रदर्शन पर समझौता किए बिना न्यूनतम स्थान पर कब्जा करने वाले कनेक्टरों की आवश्यकता को बढ़ाता है।

औद्योगिक मशीनरी

औद्योगिक मशीनरी अक्सर कठोर वातावरण में संचालित होती है जहां कनेक्टर्स को धूल, नमी और तापमान चरम के संपर्क में लाया जाता है। इन सेटिंग्स में उपयोग किए जाने वाले कनेक्टर्स को मजबूत होना चाहिए और पर्यावरणीय कारकों के खिलाफ सुरक्षा प्रदान करना चाहिए। त्वरित-कनेक्ट और डिस्कनेक्ट सुविधाएँ भी रखरखाव के उद्देश्यों के लिए मूल्यवान हैं, डाउनटाइम को कम करने और दक्षता बढ़ाने के लिए।

कनेक्टर प्रौद्योगिकी में भविष्य के रुझान

उच्च गति डेटा संचरण

डेटा-गहन अनुप्रयोगों के उदय से उच्च गति वाले डेटा ट्रांसमिशन में सक्षम कनेक्टर्स की मांग में वृद्धि हुई है। सामग्री और संपर्क डिजाइन में विकास का उद्देश्य सिग्नल हानि और क्रॉसस्टॉक को कम करना है, उच्च आवृत्तियों पर अखंडता सुनिश्चित करना। ये सुधार दूरसंचार और नेटवर्किंग उपकरणों में महत्वपूर्ण हैं।

स्थिरता और पर्यावरणीय प्रभाव

कनेक्टर डिजाइन और विनिर्माण में स्थिरता एक महत्वपूर्ण विचार बनती जा रही है। RECYCLABLE सामग्री का उपयोग करने और ROH और REACH जैसे नियमों के अनुपालन में खतरनाक पदार्थों को कम करने पर जोर दिया जा रहा है। निर्माता अपने पर्यावरणीय पदचिह्न को कम करने के लिए ऊर्जा-कुशल उत्पादन प्रक्रियाओं पर भी ध्यान केंद्रित कर रहे हैं।

कनेक्टर्स का विकास जो अलग -थलग और रीसायकल करना आसान होता है, वृत्ताकार अर्थव्यवस्था में योगदान देता है, अपशिष्ट और संसाधन की खपत को कम करता है।

निष्कर्ष

वायर-टू-वायर कनेक्टर अपरिहार्य घटक हैं जो विद्युत और इलेक्ट्रॉनिक सिस्टम की एक विशाल सरणी की कार्यक्षमता को सक्षम करते हैं। विभिन्न प्रकार के कनेक्टर और उनके अनुप्रयोगों को समझना इंजीनियरों और तकनीशियनों के लिए महत्वपूर्ण है। उच्च प्रदर्शन और स्थिरता की आवश्यकता से संचालित कनेक्टर प्रौद्योगिकी में चल रही प्रगति, जो संभव है, उसकी सीमाओं को आगे बढ़ाना जारी रखें।

जैसे -जैसे उद्योग विकसित होते हैं, कनेक्टर्स की भूमिका और भी महत्वपूर्ण हो जाएगी। नवीनतम विकास और मानकों के बारे में सूचित रहना क्षेत्र में पेशेवरों के लिए आवश्यक है। अभिनव डिजाइनों और सामग्रियों का लाभ उठाकर, अगली पीढ़ी वायर-टू-वायर कनेक्टर आधुनिक प्रौद्योगिकी की तेजी से जटिल मांगों को पूरा करेगी।
