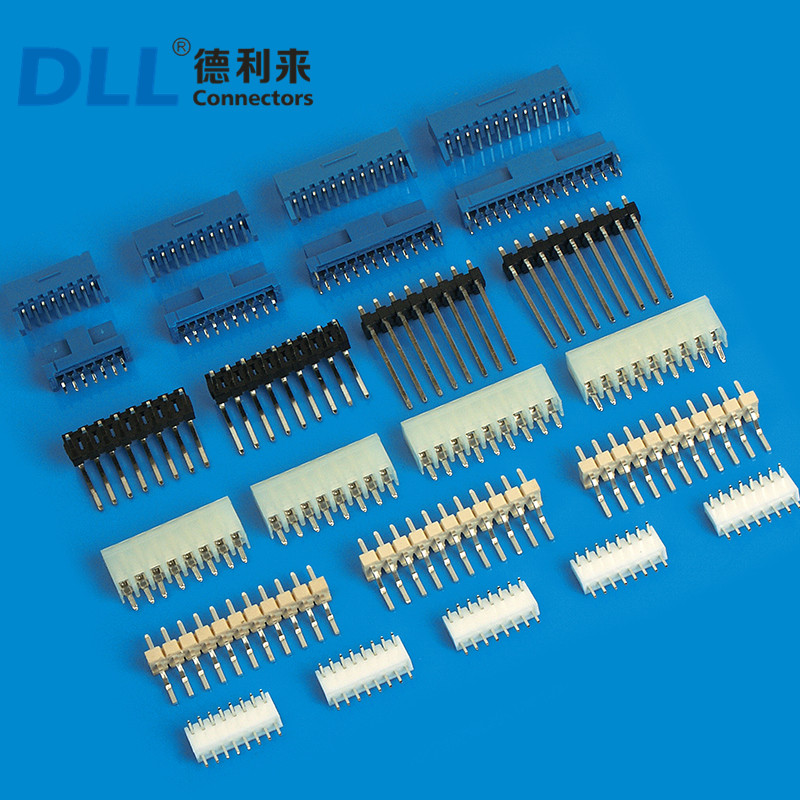

बोर्ड-टू-बोर्ड कनेक्टर आधुनिक इलेक्ट्रॉनिक्स के अनसंग नायक हैं, जो उपकरणों की एक विस्तृत सरणी में मुद्रित सर्किट बोर्ड (पीसीबी) के बीच महत्वपूर्ण संबंध प्रदान करते हैं। जैसा कि प्रौद्योगिकी आगे बढ़ती है, सटीक पिच माप के साथ छोटे, अधिक कुशल कनेक्टर्स की मांग बढ़ जाती है। इस व्यापक अध्ययन में, हम बोर्ड-टू-बोर्ड कनेक्टर की दुनिया में तल्लीन करते हैं, जो विभिन्न पिच आकारों जैसे कि 1.27 मिमी, 2.0 मिमी, 2.5 मिमी, 2.54 मिमी और 3.96 मिमी पर ध्यान केंद्रित करते हैं। हम उनके डिजाइन, अनुप्रयोगों और तकनीकी नवाचारों का पता लगाते हैं जो उनके विकास को चला रहे हैं।
बोर्ड-टू-बोर्ड कनेक्टर अभिन्न अंग हैं जो तारों या केबलों की आवश्यकता के बिना दो पीसीबी के प्रत्यक्ष कनेक्शन को सुविधाजनक बनाते हैं। वे अंतरिक्ष को कम करने और कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों में सिग्नल अखंडता में सुधार करने में महत्वपूर्ण हैं। कनेक्टर विभिन्न पिच आकारों में आते हैं, जो आसन्न पिन के केंद्रों के बीच की दूरी है। पिच का आकार एक महत्वपूर्ण पैरामीटर है जो विशिष्ट अनुप्रयोगों के लिए कनेक्टर की उपयुक्तता को प्रभावित करता है।
1.27 मिमी पिच कनेक्टर सीमित स्थानों में उच्च घनत्व कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। उनका कॉम्पैक्ट आकार उन्हें हैंडहेल्ड डिवाइस, पहनने योग्य तकनीक और कॉम्पैक्ट कंप्यूटिंग सिस्टम के लिए आदर्श बनाता है। ये कनेक्टर न्यूनतम सिग्नल लॉस के साथ हाई-स्पीड डेटा ट्रांसमिशन की सुविधा, फाइन-पिच कनेक्शन का समर्थन करते हैं।
2.0 मिमी पिच वाले कनेक्टर आकार और स्थायित्व के बीच संतुलन प्रदान करते हैं। वे व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, मोटर वाहन प्रणालियों और औद्योगिक उपकरणों में उपयोग किए जाते हैं। थोड़ी बड़ी पिच अधिक मजबूत पिन संरचनाओं के लिए अनुमति देती है, यांत्रिक शक्ति और विधानसभा की आसानी को बढ़ाती है।
2.0 मिमी पिच के साथ वे अक्सर आंदोलन या प्रभाव के कारण वियोग के खिलाफ कनेक्शन को सुरक्षित करने के लिए लॉकिंग तंत्र की सुविधा देते हैं। बोर्ड-टू-बोर्ड कनेक्टर्स को वातावरण में विश्वसनीयता के लिए इंजीनियर किया जाता है जहां कंपन और यांत्रिक तनाव चिंताएं हैं।
2.5 मिमी पिच कनेक्टर उन अनुप्रयोगों की सेवा करते हैं जिनके लिए उच्च वर्तमान रेटिंग और अधिक मजबूत कनेक्शन की आवश्यकता होती है। वे बिजली आपूर्ति प्रणालियों, औद्योगिक नियंत्रण और मोटर वाहन अनुप्रयोगों में प्रचलित हैं। बढ़ी हुई पिच मोटी पिन और उच्च इन्सुलेशन प्रतिरोध के लिए अनुमति देती है, जिससे अधिक विद्युत भार समायोजित होता है।
मानक 0.1-इंच पिच कनेक्टर्स के रूप में भी जाना जाता है, 2.54 मिमी पिच कनेक्टर इलेक्ट्रॉनिक्स उद्योग में सर्वव्यापी हैं। उनका उपयोग विभिन्न प्रकार के अनुप्रयोगों में किया जाता है, माइक्रोकंट्रोलर से लेकर ब्रेडबोर्ड प्रोटोटाइप तक। उनका व्यापक गोद लेना उनके उपयोग में आसानी और मानक पीसीबी ग्रिड लेआउट के साथ संगतता के कारण है।
3.96 मिमी पिच कनेक्टर्स उच्च-शक्ति अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। वे आमतौर पर बिजली की आपूर्ति, बैटरी कनेक्शन और औद्योगिक मशीनरी में पाए जाते हैं। बड़ी पिच मोटे प्रवाहकीय तत्वों को समायोजित करती है, जिससे कनेक्टर्स को ओवरहीटिंग के बिना उच्च धाराओं को संभालने में सक्षम बनाया जाता है।
ये कनेक्टर अक्सर मांग वाले वातावरण में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए बढ़ाया लॉकिंग तंत्र और इन्सुलेशन की सुविधा देते हैं।
बोर्ड-टू-बोर्ड कनेक्टर्स का विकास लघुकरण, प्रदर्शन में वृद्धि और विश्वसनीयता की आवश्यकता से प्रेरित है। सामग्री विज्ञान और विनिर्माण प्रक्रियाओं में अग्रिमों ने कनेक्टरों को जन्म दिया है जो छोटे हैं, फिर भी अपने पूर्ववर्तियों की तुलना में अधिक सक्षम हैं।
आधुनिक कनेक्टर उच्च-संवाहक सामग्री जैसे कि कॉपर मिश्र धातुओं का उपयोग करते हैं, जो उत्कृष्ट विद्युत प्रदर्शन प्रदान करते हैं। सोने और टिन चढ़ाना सहित चढ़ाना प्रौद्योगिकियों को चालकता बढ़ाने और जंग को रोकने के लिए नियोजित किया जाता है। प्लेटिंग सामग्री का विकल्प कनेक्टर के स्थायित्व और सिग्नल अखंडता को प्रभावित करता है।
सरफेस माउंट तकनीक ने इलेक्ट्रॉनिक घटकों की विधानसभा में क्रांति ला दी है। एसएमटी कनेक्टर पीसीबी सतह पर सीधे बढ़ते को सक्षम करते हैं, जिससे होल टांका लगाने की आवश्यकता को समाप्त किया जाता है। यह तकनीक उच्च घटक घनत्व का समर्थन करती है और विनिर्माण लागत को कम करती है।
चूंकि उपकरणों को तेजी से डेटा ट्रांसमिशन दरों की आवश्यकता होती है, इसलिए कनेक्टर्स को महत्वपूर्ण सिग्नल हानि के बिना उच्च आवृत्तियों का समर्थन करना चाहिए। कनेक्टर्स के भीतर डिफरेंशियल पेयर रूटिंग और परिरक्षण जैसे नवाचार इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) को कम करते हैं, उच्च गति पर सिग्नल अखंडता सुनिश्चित करते हैं।
बोर्ड-टू-बोर्ड कनेक्टर्स का उपयोग विभिन्न उद्योगों में किया जाता है, प्रत्येक आकार, स्थायित्व और विद्युत विशेषताओं से संबंधित विशिष्ट आवश्यकताओं के साथ।
स्मार्टफोन, टैबलेट और वियरबल्स जैसे उपभोक्ता इलेक्ट्रॉनिक्स में, स्पेस एक प्रीमियम पर है। विश्वसनीय विद्युत कनेक्शन प्रदान करते समय कॉम्पैक्ट फॉर्म कारकों को बनाए रखने के लिए 1.27 मिमी जैसी पिचों के साथ कनेक्टर आवश्यक हैं। इन कनेक्टर्स को लगातार हैंडलिंग और संभावित यांत्रिक तनावों का सामना करना होगा।
पतले उपकरणों की ओर रुझान निर्माताओं को कनेक्टर्स को नियोजित करने के लिए धक्का देता है जो प्रदर्शन का त्याग किए बिना उच्च घनत्व बढ़ते का समर्थन करते हैं।
ऑटोमोटिव उद्योग कनेक्टरों की मांग करता है जो अत्यधिक तापमान, कंपन और नमी और रसायनों के संपर्क में आने सहित कठोर वातावरण को सहन कर सकते हैं। 2.0 मिमी और 2.5 मिमी की पिचों के साथ कनेक्टर आम हैं, इंजन नियंत्रण, इन्फोटेनमेंट और सुरक्षा सुविधाओं जैसे सिस्टम के लिए मजबूती और विश्वसनीयता प्रदान करते हैं।
ऑटोमोटिव एप्लिकेशन में बोर्ड-टू-बोर्ड कनेक्टर्स को स्थायित्व और दीर्घायु पर जोर देते हुए, कड़े उद्योग मानकों का पालन करना चाहिए।
औद्योगिक सेटिंग्स में, कनेक्टर्स को विद्युत चुम्बकीय हस्तक्षेप, धूल और यांत्रिक तनाव जैसे कारकों से अवगत कराया जाता है। बड़ी पिचों वाले कनेक्टर्स, जैसे कि 2.54 मिमी और 3.96 मिमी, उनकी मजबूती और उच्च धाराओं को संभालने की क्षमता के कारण पसंद किए जाते हैं। उनका उपयोग नियंत्रण पैनल, मशीनरी और पावर सिस्टम में किया जाता है।
विश्वसनीयता और रखरखाव में आसानी सर्वोपरि है, और कनेक्टर्स को अक्सर त्वरित प्रतिस्थापन और सुरक्षित कनेक्शन के लिए डिज़ाइन किया जाता है।
उपयुक्त बोर्ड-टू-बोर्ड कनेक्टर का चयन करने में विद्युत आवश्यकताओं, यांत्रिक बाधाओं, पर्यावरणीय स्थितियों और लागत सहित कई कारकों को संतुलित करना शामिल है।
प्रमुख विद्युत विचारों में वर्तमान रेटिंग, वोल्टेज रेटिंग और सिग्नल अखंडता शामिल हैं। अत्यधिक गर्मी उत्पादन के बिना कनेक्टर को आवश्यक वर्तमान का समर्थन करना चाहिए। उच्च गति वाले डेटा अनुप्रयोगों के लिए, सिग्नल लॉस और क्रॉसस्टॉक को कम करना आवश्यक है।
यांत्रिक मजबूती महत्वपूर्ण है, विशेष रूप से कंपन या यांत्रिक सदमे के अधीन अनुप्रयोगों में। पर्यावरणीय कारक जैसे तापमान सीमा, आर्द्रता और दूषित पदार्थों के संपर्क में भी कनेक्टर डिजाइन को प्रभावित करते हैं। कठोर वातावरण के लिए सील कनेक्टर्स आवश्यक हो सकते हैं।
विधानसभा की आसानी विनिर्माण दक्षता और लागत को प्रभावित कर सकती है। स्वचालित विधानसभा प्रक्रियाओं के लिए डिज़ाइन किए गए कनेक्टर श्रम लागत को कम करते हैं और स्थिरता में सुधार करते हैं। SMT कनेक्टर स्वचालित प्लेसमेंट उपकरण के साथ संगतता के कारण उच्च-मात्रा उत्पादन में अनुकूल हैं।
इलेक्ट्रॉनिक उपकरणों के चल रहे लघुकरण को कनेक्टर प्रौद्योगिकी में नवाचार करना जारी है। भविष्य के कनेक्टर्स को भी उच्च डेटा दरों, बढ़ी हुई बिजली वितरण और अधिक कॉम्पैक्ट फॉर्म कारकों का समर्थन करने की आवश्यकता होगी।
माइक्रोफैब्रिकेशन में विकास 1.0 मिमी से नीचे की पिचों के साथ कनेक्टर्स को सक्षम कर रहे हैं, उच्च घनत्व वाले इंटरकनेक्ट के लिए बढ़ती मांग को समायोजित करते हैं। इन कनेक्टर्स को कम आकारों में प्रदर्शन और विश्वसनीयता बनाए रखने के लिए उन्नत विनिर्माण तकनीकों और सामग्रियों की आवश्यकता होती है।
अन्य घटकों के साथ कनेक्टर्स का एकीकरण, जैसे कि कनेक्टर आवास के भीतर फ़िल्टरिंग या सिग्नल कंडीशनिंग को शामिल करना, एक उभरती हुई प्रवृत्ति है। यह एकीकरण अंतरिक्ष को बचा सकता है और समग्र प्रणाली के प्रदर्शन में सुधार कर सकता है।
पर्यावरणीय विचार सामग्री विकल्पों और विनिर्माण प्रक्रियाओं को प्रभावित कर रहे हैं। पुनर्नवीनीकरण सामग्री का उपयोग और हानिकारक पदार्थों को कम करना वैश्विक स्थिरता पहल के साथ संरेखित करता है। प्रवाहकीय पॉलिमर और समग्र सामग्री में नवाचार पारंपरिक धातु-आधारित कनेक्टर के लिए विकल्प प्रदान कर सकते हैं।
बोर्ड-टू-बोर्ड कनेक्टर आधुनिक इलेक्ट्रॉनिक सिस्टम की कार्यक्षमता के लिए मौलिक हैं। विभिन्न पिच आकारों की बारीकियों को समझना - कॉम्पैक्ट 1.27 मिमी से मजबूत 3.96 मिमी तक - विश्वसनीय और कुशल इलेक्ट्रॉनिक उपकरणों को डिजाइन करने के लिए आवश्यक है। कनेक्टर प्रौद्योगिकी में चल रही प्रगति उद्योग की प्रतिक्रिया को लघुकरण, प्रदर्शन मांगों और पर्यावरणीय चिंताओं की चुनौतियों के बारे में दर्शाती है।
इंजीनियरों और डिजाइनरों को अपने एप्लिकेशन की विशिष्ट आवश्यकताओं को पूरा करने वाले उपयुक्त कनेक्टर्स का चयन करने के लिए नवीनतम विकास के बारे में सूचित रहना चाहिए। ऐसा करने से, वे उन उपकरणों के निर्माण को सुनिश्चित करते हैं जो न केवल तकनीकी रूप से उन्नत हैं, बल्कि विश्वसनीय और टिकाऊ भी हैं।
